Pythonで作るIoTデータのダッシュボード(第一回)

導入と目的

新連載:Pythonで作るIoTデータのダッシュボード

IoT(モノのインターネット)ビジネスの多くはスタートアップであり、リソースが限られています。しかし、大企業であっても慎重な支出戦略は決して損ではありません。

データの可視化やリアルタイムストリーミングのツールは、世の中にたくさんあります。しかし、実際には、2分ごとに更新されるべきいくつかのチャートが必要なだけであれば、そのようなものにお金を使う必要はありません。

この記事は、私たちが用意した3つのシリーズのうち、オープニングの1つです。このシリーズでは、GridDBからIoTデータを取り出し、3つの重要なIoTメトリクスを表示するシンプルなPythonアプリの作り方を紹介します。

提供するコードをもとに、好きなだけチャートを作成したり、カスタマイズしたりすることができます。

このシリーズは、以下のチュートリアルで構成されています。

  • ダッシュボード・リフレッシュのスケジューリング
  • Python kivyを使ったシンプルなアプリの構築
  • アプリの完成とデスクトップアイコンの追加

最終的には、小さくても独立したデスクトップ・アプリケーションができあがり、毎朝起動して日中はそれを使い続けることができます。

このアプリはタイムラグを最小限に抑え、ほぼリアルタイムでデータを表示します。しかもあなたは何もしなくてもいいのです。

ユースケースについて

この記事では、ランダムなデータを生成するPythonパッケージで作成されたテストデータセットを使用しています。このデータセットは、あらゆるIoTデバイスから送られてくる標準的な接続データを模倣しています。正確に言うと、そのようなデバイスの内部にインストールされたSIMカードがバックグラウンドで送信するデータです。

接続データは通常、サービスエンジニアやサポートマネージャがトラブルシューティングや異常検知に使用します。

目標について

この記事では、データを照会して、以下の3つのグラフを作成します。

  • データ使用量
  • イベントの数
  • アラートの数

ここでは、「PDPコンテキストの作成」イベントを例に挙げて説明します。PDPコンテキストの詳細については、こちらをご覧ください。

また、このクエリを10分ごとに実行し、それに応じてデータを更新します。

手法について

ここでは、Jupyter Notebookを使用します。最終的なコードをPythonのIDEで実行してもよいでしょう。

前提知識

こちらの記事では、Jupyter NotebookからGridDBを照会する方法を詳しく説明しているのでJupyter Notebookの使い方に詳しくない方はぜひご覧になってください。このチュートリアルでは、Dockerをインストールしてコンテナを作成し、その中でJupyterを実行することで、チュートリアルを進めることができます。

本編

事前準備

データベースからのデータ取得

データベースからデータを取得するために、Pythonパッケージ jaydebeapi を用いてデータベースとの接続を確立し、WHERE 句を用いたSQLベースのクエリを使用します。

ここでは、直近1時間のデータのみを取得するために、GridDBネイティブの関数 TIMESTAMP_ADD() を使用しています。GridDB SQLリファレンスに記載されているように、カスタマイズすることができます。


import pandas as pd
import jaydebeapi

conn = jaydebeapi.connect("com.toshiba.mwcloud.gs.sql.Driver",
                          "jdbc:gs://griddb:20001/defaultCluster/public?notificationMember:127.0.0.1:20001",
                          ["admin", "admin"],
                          "/usr/share/java/gridstore-jdbc-4.5.0.jar",)
iot = ('''SELECT TIMESTAMP(timestamp) as timestamp, event, simid, data_usage
          FROM IoT
          WHERE TIMESTAMP(timestamp) < TIMESTAMP_ADD(HOUR, NOW(), -1)''')
iotdf = pd.read_sql_query(iot, conn)
iotdf.head()
timestamp event simid data_usage
0 2021-01-18 09:39:27.200000 Create PDP context 0003 0.00
1 2021-01-18 09:39:28.200000 data 0003 0.03
2 2021-01-18 09:39:29.200000 Delete PDP context 0003 0.00
3 2021-01-18 09:40:05.200000 Create PDP context 0003 0.00
4 2021-01-18 09:40:06.200000 data 0003 0.03

これは時系列データセットです。タイムスタンプ、このタイムスタンプに割り当てられたイベント、タイムスタンプを送信したSIMカードのID、そして必要に応じて、インターネット転送量(単位はkB)が含まれています。

データのピボット処理

Jupyterでは、データベースでは正しいタイムスタンプ形式であっても、データフレームではtimestampカラムが文字列カラムとして表示されることがあります。

タイムスタンプに変換します。

iotdf['timestamp']= iotdf['timestamp'].apply(pd.to_datetime)

カラム数の少ない、いわゆる「スリム」なデータベースがあります。まず、それを広げていく必要があります。イベントの列をいくつかの列に分割し、イベントの種類ごとに1つの列を作ります。イベントが発生した場合、それぞれの列には値1が入ります。

そして pivot_table() 関数を使って、iotデータフレームをpandasのピボットテーブルに変換します。


pivotdf = iotdf.pivot_table(index=['timestamp', 'simid', 'data_usage'],
                            columns='event',
                            values= 'event',
                            aggfunc=lambda x: 1)
pivotdf.head()
event Create PDP context Delete PDP context alert data
timestamp simid data_usage
2021-01-18 09:39:27.200 0003 0.00 1.0 NaN NaN NaN
2021-01-18 09:39:28.200 0003 0.03 NaN NaN NaN 1.0
2021-01-18 09:39:29.200 0003 0.00 NaN 1.0 NaN NaN
2021-01-18 09:40:05.200 0003 0.00 1.0 NaN NaN NaN
2021-01-18 09:40:06.200 0003 0.03 NaN NaN NaN 1.0

データフレームには複雑な列名があり、3つの列がインデックスになっているので、これを磨いて通常のデータフレームのように戻します。reset_index() 関数でインデックスを削除します。

また、計算をしたり、実際に時系列データをプロットしたりするためには、NaNをゼロに置き換える必要があります。そこで、fillna() 関数を使います。


pivotdf = pivotdf.reset_index()
pivotdf = pivotdf.fillna(0)
pivotdf.head()
event timestamp simid data_usage Create PDP context Delete PDP context alert data
0 2021-01-18 09:39:27.200 0003 0.00 1.0 0.0 0.0 0.0
1 2021-01-18 09:39:28.200 0003 0.03 0.0 0.0 0.0 1.0
2 2021-01-18 09:39:29.200 0003 0.00 0.0 1.0 0.0 0.0
3 2021-01-18 09:40:05.200 0003 0.00 1.0 0.0 0.0 0.0
4 2021-01-18 09:40:06.200 0003 0.03 0.0 0.0 0.0 1.0

これで、データを可視化する準備が整いました。

グラフ化

デバイスやSIM IDごとに各指標を分割しています。それによって、行動の異常をキャッチすることができるのです。

グループ化されたチャートの作成に関しては、seaborn パッケージが最も高速であることが証明されています。数秒の差で勝負がつきます。これは他の状況ではそれほど重要ではなかったでしょう。しかし、リアルタイムのダッシュボードが必要な場合は、チャートを非常に速く生成する必要があります。

seabornパッケージは、グループ化されたチャートを作成するための複数の機会を提供しています。2つ目のオプションであるフェイスグリッドの代わりに リレーショナルプロット を使用していますが、これはラインチャートとの相性が良いからです。タイムスタンプごとに1つのイベントがあるにもかかわらず、データの連続性を示すには折れ線グラフが適しています。また、X軸の目盛りの回転など、チャートのパラメータをカスタマイズする必要がある場合にも適しています。

以下は、データの使用例です。


import seaborn as sns
import matplotlib.pyplot as plt

g = sns.relplot(
    data=pivotdf, x="timestamp", y="data_usage", col="simid", hue="simid",col_order = ['0001', '0002', '0003', '0004'],
    kind="line", palette="Set2", linewidth=4, zorder=5,
    col_wrap=1, height=2, aspect=7, legend=False,
    )

for simid, ax in g.axes_dict.items():
    ax.text(.8, .85, simid, transform=ax.transAxes, fontweight="bold")

    sns.lineplot(data=pivotdf, x="timestamp", y="data_usage", units="simid",
                 estimator=None, color=".7", linewidth=1, ax=ax,
                )

ax.set_xticks(ax.get_xticks()[::1])
g.set_xticklabels(rotation=90)

g.set_titles("")
g.fig.suptitle('DATA USAGE', horizontalalignment = 'right')
Text(0.5, 0.98, 'DATA USAGE')

自動更新機能の作成

whileループの紹介

そして、最もエキサイティングな部分に到達しました。

必要なのは、私たちの手を煩わせることなく、コードを何度も実行させることです。

この目的のために、whileループを使います。このループの中に、上で述べたことをすべて(さらに2つのグラフを)入れるだけです。そして、それを一度開始します。ほら! Jupyter NotebookまたはPython IDEが開いていて、スクリプトが一度実行されている間は、データを取得し続け、リフレッシュされたチャートを表示します。

最適化のための注意事項

完全なコードを公開する前に、知っておくべきいくつかのベストプラクティスを紹介します。

  • 同じチャートを何度もスクロールするのは絶対に避けたいですよね。この手間を省くために、 clear_output() をループの中で、何よりも先に追加します。
  • 存在しない出力をクリアすることはできませんので、 try/except/pass を使用して、スクリプトの初回実行時に失敗しないようにしてください。
  • オプション:データが少なすぎて適切にレンダリングできないチャートに try/except/pass を使用します。これにより、スクリプトが壊れてエラーメッセージを投げることなく、次のセクションにジャンプすることができます。
  • matplotlib パッケージの各プロットの後に plt.show() 関数を使用してください。そうしないと、コードの最後のプロットだけが表示されます。
  • sleep() 関数を各ループ実行の最後に使用して、「実際の」リアルタイムでのデータベースへの問い合わせが意味をなさない場合、隙間時間を作ります。データベースとCPUの両方を休ませてあげましょう。
  • 最後になりましたが、進行状況を確認したり、トラブルシューティングを行うために、コード全体にカスタムステータスメッセージを追加してください。例えば、print(“got new data”, datetime.now()) を追加して、新しいデータが正常に取得されたことを示すようにします。独自のタイムスタンプを作成するには、datetime パッケージを使用します。

さあ、ソースコードを見てみましょう!

最終版のソースコード


from datetime import datetime
from IPython.display import clear_output

import time
import seaborn as sns
import matplotlib.pyplot as plt
from PIL import Image, ImageDraw
import pandas as pd
import jaydebeapi

conn = jaydebeapi.connect("com.toshiba.mwcloud.gs.sql.Driver",
                          "jdbc:gs://griddb:20001/defaultCluster/public?notificationMember:127.0.0.1:20001",
                          ["admin", "admin"],
                          "/usr/share/java/gridstore-jdbc-4.5.0.jar",)

curs = conn.cursor()

stop = 1
while stop > 0:
    #delete the previous charts if any
    try:
        clear_output(wait=True)
    except:
        pass

    #querying the data for the last hour
    iot = ('''SELECT TIMESTAMP(timestamp) as timestamp, event, simid, data_usage
              FROM IoT
              WHERE TIMESTAMP(timestamp) > TIMESTAMP_ADD(HOUR, NOW(), -1)''')
    iotdf = pd.read_sql_query(iot, conn)
    print('got new data')
    print(datetime.now())

    #data preparation
    iotdf['timestamp']= iotdf['timestamp'].apply(pd.to_datetime)
    pivotdf = iotdf.pivot_table(index=['timestamp', 'simid', 'data_usage'],
                                columns='event',
                                values= 'event',
                                aggfunc=lambda x: 1)
    pivotdf = pivotdf.reset_index()
    pivotdf = pivotdf.fillna(0)

    #data visualization
    order = ['0001', '0002', '0003', '0004']

    #data usage
    g = sns.relplot(
        data=pivotdf,
        x="timestamp", y="data_usage", col="simid", hue="simid",col_order = ['0001', '0002', '0003', '0004'],
        kind="line", palette="Set2", linewidth=4, zorder=5,
        col_wrap=1, height=2, aspect=7, legend=False,
        )

    for simid, ax in g.axes_dict.items():
        ax.text(.8, .85, simid, transform=ax.transAxes, fontweight="bold")
        sns.lineplot(
            data=pivotdf, x="timestamp", y="data_usage", units="simid",
            estimator=None, color=".7", linewidth=1, ax=ax,
            )

    ax.set_xticks(ax.get_xticks()[::1])
    g.set_xticklabels(rotation=90)

    g.set_titles("")
    g.fig.suptitle('DATA USAGE                   ', horizontalalignment = 'right')

    plt.show()

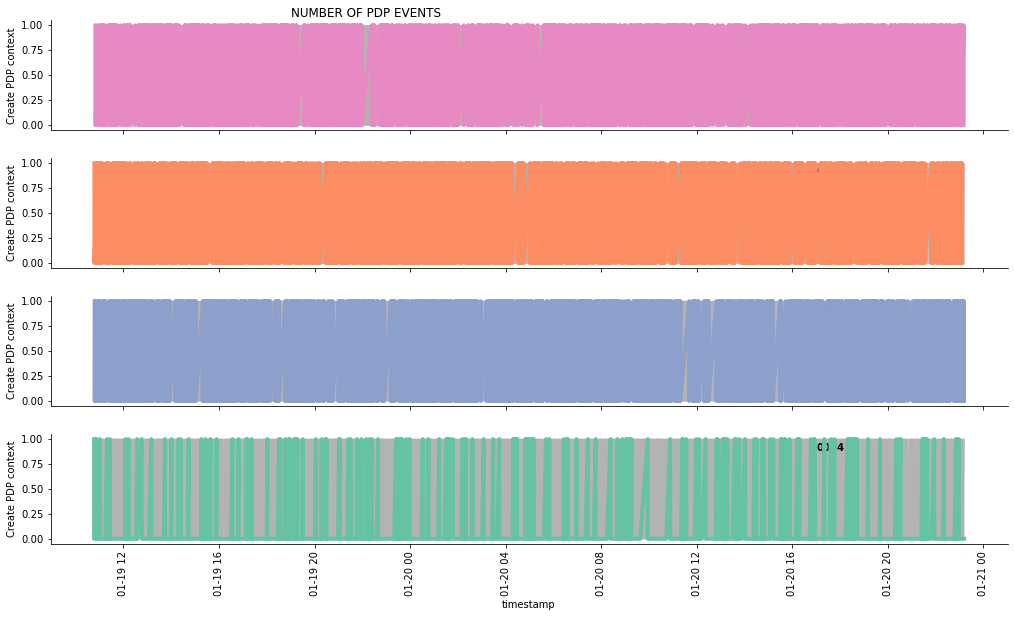

    #number of pdp events
    g = sns.relplot(
        data=pivotdf,
        x="timestamp", y="Create PDP context", col="simid", hue="simid",col_order = ['0001', '0002', '0003', '0004'],
        kind="line", palette="Set2", linewidth=4, zorder=5,
        col_wrap=1, height=2, aspect=7, legend=False,
        )

    for simid, ax in g.axes_dict.items():
        ax.text(.8, .85, simid, transform=ax.transAxes, fontweight="bold")
        sns.lineplot(
            data=pivotdf, x="timestamp", y="Create PDP context", units="simid",
            estimator=None, color=".7", linewidth=1, ax=ax,
        )

    ax.set_xticks(ax.get_xticks()[::1])
    g.set_xticklabels(rotation=90)

    g.set_titles("")
    g.fig.suptitle('NUMBER OF PDP EVENTS                   ', horizontalalignment = 'right')

    plt.show()

    #alerts
    g = sns.relplot(
        data=pivotdf,
        x="timestamp", y="alert", col="simid", hue="simid",col_order = ['0001', '0002', '0003', '0004'],
        kind="line", palette="Set2", linewidth=4, zorder=5,
        col_wrap=1, height=2, aspect=7, legend=False,
        )

    for simid, ax in g.axes_dict.items():
        ax.text(.8, .85, simid, transform=ax.transAxes, fontweight="bold")
        sns.lineplot(
            data=pivotdf, x="timestamp", y="alert", units="simid",
            estimator=None, color=".7", linewidth=1, ax=ax,
            )

    ax.set_xticks(ax.get_xticks()[::1])
    g.set_xticklabels(rotation=90)

    g.set_titles("")
    g.fig.suptitle('NUMBER OF ALERTS                      ', horizontalalignment = 'right')

    plt.show()

    #putting it into sleep for 10 seconds
    print('falling asleep')
    print(datetime.now())
    time.sleep(60)

got new data
2021-01-19 11:46:05.329856

falling asleep
2021-01-19 11:46:18.786249

備考

Jupyterを使いたい場合は、出力部分をマウスでクリックした後、CMD + O(アルファベットのo)で展開することができます。

ちょっと待って!

whileループの終了条件はどうするの? stop の値を減らさなくて良いのでしょうか?ところで、stopはどこから来たのでしょうか?

いいえ、stopの値は減らしません。ループを停止させたいわけではないからですJupyter Notebookを閉じればアプリケーションは停止します。

この条件は任意に決めたものです。ランダムな変数が必要だっただけです。

次回に向けて

IoT接続データを表示するダッシュボードを構築し、10秒ごとに更新するようにしました。次回は、これを小さな独立したアプリケーションに統合してみます。
